KUHS-225G-TW는 벽두께가 얇으면서 매우 유연한 난연성의 폴리올레핀 열수축튜브임.
전선, 터미널, 부품, 단자, 컨넥터의 보호 및 절연, 완화제 역할을 하며, 특히 적용시 수축성과 밀착성이
우수함. |
| |
 |
| |

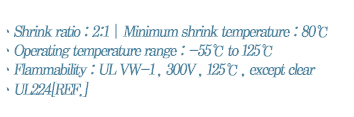

ㆍ수축률 : 2 :1
ㆍ최저 수축온도 : 80℃
ㆍ적용 온도범위 : -55℃ to 125℃
ㆍ난연성 : UL VW-1 , 300V , 125℃ , 투명색상 제외
ㆍUL224[REF.] |
| |
 |
| |
ㆍ표준 색상 : 흑색 (*이外의 색상 주문생산 가능)
ㆍ포장 단위 : 롤(Roll)
ㆍ주문시 기재사항 : 제품명, 규격, 색상
[예. KUHS-225G-TW 3.0mm 흑색] |
| |
 |
| |
| |
특성 |
시험방법 |
결과치 |
|
물리적특성 |
수축전 |
인장강도 |
ASTM D-412 |
Min. 1.1kgf/㎟ |
|
신장률 |
UL 224 |
Min. 200% |
|
수축후 |
인장강도 |
ASTM D 412
UL638
158℃/168hrs |
Min. 0.8kgf/㎟ |
|
신장률 |
Min. 100% |
|
가열충격 |
UL 224 |
@250℃X4hrs |
|
저온권부 |
ASTM D 2671 |
균열없음@-55℃X4hrs |
|
활성계수 |
UL 224 |
Max.173MPa |
|
전기적특성 |
절연강도 |
UL 224 |
Min. 2500V/1min |
|
체적저항 |
ASTM D 257 |
Min 1X10¹⁴Ω-㎝ |
|
화학적특성 |
도체부식성 |
UL 224
158℃/168hrs |
부식없음 |
|
동안정성 신장률 |
정상 Min. 100% |
|
난연성(VW-1) |
UL 224 |
합격 |
|
| |
 |
| |
|
규격 |
내경 |
두께 |
길이
(M) |
수축전
(최소) |
수축후
(최대) |
수축전
(평균) |
수축후
(최소) |
| 1.2㎜ |
1.4㎜ |
0.60㎜ |
0.10㎜ |
0.25㎜ |
200ｍ |
| 1.5㎜ |
2.0㎜ |
0.75㎜ |
0.10㎜ |
0.25㎜ |
200ｍ |
| 2.0㎜ |
2.5㎜ |
1.00㎜ |
0.15㎜ |
0.25㎜ |
100ｍ |
| 2.5㎜ |
3.0㎜ |
1.25㎜ |
0.15㎜ |
0.25㎜ |
| 3.0㎜ |
3.4㎜ |
1.50㎜ |
0.15㎜ |
0.25㎜ |
| 3.5㎜ |
3.9㎜ |
1.75㎜ |
0.15㎜ |
0.25㎜ |
| 4.0㎜ |
4.5㎜ |
2.0㎜ |
0.15㎜ |
0.25㎜ |
| 4.5㎜ |
5.0㎜ |
2.25㎜ |
0.15㎜ |
0.25㎜ |
| 5.0㎜ |
5.6㎜ |
2.50㎜ |
0.15㎜ |
0.25㎜ |
100ｍ |
| 6.0㎜ |
6.5㎜ |
3.00㎜ |
0.15㎜ |
0.28㎜ |
100ｍ |
| 7.0㎜ |
7.7㎜ |
3.50㎜ |
0.15㎜ |
0.28㎜ |
100ｍ |
| 8.0㎜ |
8.6㎜ |
4.00㎜ |
0.15㎜ |
0.28㎜ |
100ｍ |
| 9.0㎜ |
9.8㎜ |
4.50㎜ |
0.15㎜ |
0.28㎜ |
100ｍ |
| 10.0㎜ |
10.4㎜ |
5.00㎜ |
0.15㎜ |
0.28㎜ |
100ｍ |
| ㆍ 주문에 따라 표준규격外에 추가적으로 생산이 가능함. |
|
 |
| |
 |
 |
 |
 |
 |
 |
| 전자부품 산업 |
조선 산업 |
철도 산업 |
항공 산업 |
자동차 산업 |
반도체 산업 |
|
|
